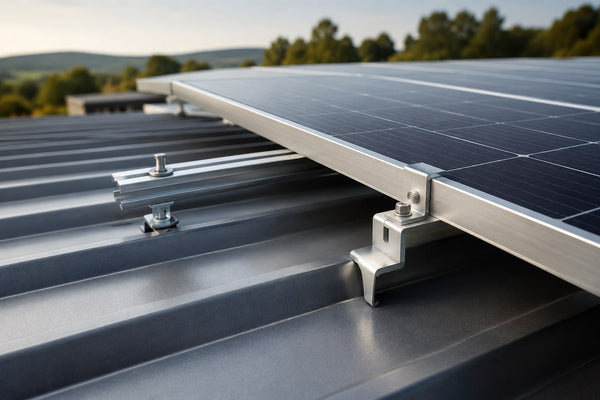

Montaj fotovoltaic pe tablă cutată: perforare sau cleme mecanice

Dacă te gândești la un sistem fotovoltaic şi ai un acoperiș de tablă cutată, prima decizie tehnică nu ține de câți kWp instalezi, ci de cum se prinde structura de acoperiș. Există două metode complet diferite: șuruburi autoforante cu garnitură EPDM, înșurubate direct în căpriori, sau cleme mecanice care prind cuta tablei fără nicio perforare. La Giaul distribuim sisteme K2 Systems din ambele categorii, iar alegerea corectă depinde de profilul tablei existente, nu de preferința instalatorului.

Interesul pentru fotovoltaice a crescut vizibil printre clienții Giaul în ultimii ani. Tot mai mulți vor să știe exact ce metode moderne există pentru a produce energie verde acasă, iar întrebările nu se opresc la randamentul panourilor. Vor produse de calitate și vor să înțeleagă, înainte să semneze o comandă, ce ține efectiv structura pe acoperiș pe termen lung. E o schimbare vizibilă față de acum câțiva ani, când discuția pornea aproape mereu de la puterea instalată și se oprea acolo.

În zona de deal a Sucevei, unde ajungem cel mai des cu echipele de montaj, încărcarea de zăpadă de pe acoperiș e un factor pe care nu îl poți trata superficial. O structură de fixare gândită pentru o zonă de câmpie, cu ierni blânde, nu se comportă la fel pe un acoperiș care ține luni întregi un strat gros de zăpadă. Alegerea metodei de prindere ține, în mare parte, și de unde se aflǎ casa.

Șurubul cu garnitură EPDM

Metoda cu perforare rămâne varianta standard la casele obișnuite din România. Șurubul autoforant trece prin tablă și se fixează în căpriorul de lemn sau în structura metalică de dedesubt, niciodată doar în foaia de tablă. Tabla singură nu are rezistența să țină greutatea unui rând de panouri plus încărcarea din zăpadă și vânt, așa că prinderea trebuie să ajungă obligatoriu în structura portantă a acoperișului. Etanșarea se face cu o garnitură EPDM montată sub capul șurubului, care se comprimă la strângere și blochează apa exact la punctul de perforare. Calitatea acestei etanșări depinde direct de cât de expus e acoperișul la vânt puternic și la încărcări mari de zăpadă, iar despre exact acest subiect am scris separat, în ghidul nostru despre rezistența fixării panourilor la vânt și zăpadă, unde am detaliat ce se întâmplă structural cu o instalație subdimensionată pentru condiții dure. Un detaliu pe care mulți instalatori la început de drum îl ignoră: nu orice garnitură EPDM e la fel. Cauciucul EPDM de calitate rezistă zeci de ani la radiație UV fără să-și piardă elasticitatea, dar variantele slabe se întăresc și crapă mult mai devreme, exact la punctul unde ar trebui să oprească apa. Alegerea unui șurub cu garnitură certificată pentru expunere îndelungată contează la fel de mult ca execuția montajului în sine.

Clema mecanică, fără nicio gaură nouă

A doua variantă evită complet perforarea acoperișului. Clema se fixează mecanic pe profilul tablei, de obicei pe creasta cutei, și ține structura fără nicio gaură nouă. Avantajul e simplu: nu poate intra apă printr-o gaură care nu există. Montajul e de regulă și mai rapid decât la varianta cu șurub, pentru că dispare operația de găurire pe fiecare punct de prindere. Dezavantajul, mai puțin discutat, e că nu orice profil de tablă cutată acceptă acest tip de clemă. Cutele foarte joase sau neregulate nu oferă suficientă suprafață de contact pentru o prindere sigură, iar în acel caz rămâi oricum cu varianta cu șurub și garnitură. Clema depinde strict de geometria exactă a acoperișului deja montat; nu e o soluție universală, valabilă din start pe orice tablă cutată de pe piață.

Cum alegi între ele, în practică

Trei factori contează, în ordine: profilul exact al cutei, măsurat pe acoperiș, nu estimat din memorie; zona climatică, pentru că un acoperiș expus la vânt puternic cere de obicei prindere mai robustă decât una fără gaură; și vârsta tablei existente, pentru că o clemă bine aleasă nu compensează o tablă deja coclită la margini. La aceștia se adaugă, uneori, și bugetul disponibil: clemele mecanice pot ridica ușor costul total al kitului față de o soluție cu șuruburi, mai ales pe suprafețe mari, chiar dacă timpul de montaj scade. Niciuna dintre cele două metode nu e universal „mai bună" — depind amândouă de acoperișul concret pe care le montezi.

Pentru un instalator, diferența dintre cele două metode se vede în timpul de execuție și în lista de unelte de pe șantier: bormașină, burghie, șabloane de măsurare, sau doar cheie dinamometrică, în funcție de metodă. Pentru un proprietar care probabil nu va mai urca niciodată pe acoperiș după recepția lucrării, diferența contează altfel. E vorba despre câte găuri noi rămân expuse intemperiilor pentru următoarele două decenii.

Materialul contează la fel de mult ca metoda

Clemele bune sunt din aluminiu anodizat, de obicei aliaj 6063 sau 6005A T6, combinate cu șuruburi din oțel inoxidabil A2 sau zincate de clasă 8.8. Combinația aluminiu-oțel fără un element de separare produce, în timp, coroziune galvanică: diferența de potențial electrochimic dintre cele două metale accelerează degradarea metalului mai puțin nobil în prezența umezelii, exact condiția pe care orice acoperiș o are permanent. De aceea kiturile complete includ și șaibe sau piese izolatoare între cele două metale, o piesă la fel de esențială ca șuruburile în sine. Nu e un detaliu cosmetic, ci motivul principal pentru care un sistem montat din piese cumpărate separat cedează în trei-patru ani, în timp ce un kit complet, gândit ca ansamblu, rezistă două-trei decenii. Recomandăm clienților sistemele de fixare pentru panouri fotovoltaice pe care le distribuim exact din acest motiv: cumpărate ca ansamblu complet, piesele sunt deja compatibile între ele din fabrică, iar riscul de coroziune galvanică dispare din discuție încă din faza de aprovizionare.

Garanția producătorului confirmă, de fapt, exact acest lucru. K2 Systems oferă o garanție standard de 12 ani pe componentele sistemului de fixare; dacă proiectul e planificat cu verificare statică în software-ul propriu al producătorului și documentat complet, garanția se extinde la 20 de ani. Diferența dintre cele două cifre vine din execuția și documentația corecte ale montajului, exact partea care se pierde atunci când piesele sunt cumpărate separat și asamblate după ureche.

Garanția e doar hârtie dacă montajul de dedesubt nu respectă profilul exact al tablei.

Compatibilitate și profilul exact al tablei

Sistemele K2 pe care le distribuim sunt compatibile cu tablă zincată, țiglă metalică tip Lindab, țiglă ceramică, panouri sandwich și șindrilă bituminoasă. Pentru tablă cutată specific, alegerea kitului depinde de înălțimea și forma exactă a cutei, așa că este necesar sǎ măsori profilul acoperișului înainte să comanzi. Nu presupui că „tablă cutată" înseamnă un singur profil standard, pentru că există variații suficient de mari între producători încât un kit gândit pentru un profil să nu prindă deloc pe altul. Pentru instalatori, asta înseamnă un pas suplimentar în etapa de ofertare: măsurarea profilului exact, cu șubler sau șablon, înainte de a trimite comanda către distribuitor. Un colet greșit, trimis înapoi și înlocuit, consumă de obicei mai mult timp și mai multe drumuri la depozit decât ar fi cerut măsurătoarea inițială, făcută corect din prima.

Grosimea tablei

Grosimea tablei în sine influențează cât de bine rezistă la prindere. Pentru case obișnuite, standardul e 0,45-0,50 mm; în zone expuse la vânt puternic sau la încărcări mari de zăpadă, se recomandă 0,60 mm. O tablă prea subțire vibrează la vânt și se poate deforma între punctele de sprijin, ceea ce slăbește exact prinderile pe care tocmai le-ai instalat. Dacă montezi panouri pe o tablă existentă, subțire și mai veche de un deceniu, verifică starea ei înainte de proiectare. O structură fotovoltaică bine făcută nu compensează o tablă deja obosită de coroziune sau de vechime. După montaj, o inspecție vizuală periodică a punctelor de prindere rămâne cea mai simplă formă de asigurare pe termen lung, mai ales la casele situate în zone cu vânturi puternice.

Dimensiunea sistemului și decizia luată din etapa de proiectare

Dimensiunea tipică a unui sistem rezidențial pe care îl montăm la Giaul rămâne 5-8 kWp, suficient pentru consumul unei gospodării obișnuite fără să complice structura de fixare. La această dimensiune, alegerea între șuruburi cu garnitură și cleme mecanice se decide de obicei la fața locului, după ce se măsoară profilul exact al tablei. E o decizie luată împreună cu clientul încă din etapa de proiectare a instalațiilor fotovoltaice rezidențiale, nu după ce panourile au ajuns deja pe șantier și structura acoperișului rămâne singura variabilă neclarificată.

Ce face, de fapt, instalarea certificată

Un sistem bine dimensionat merită o structură de fixare gândită cu aceeași atenție ca panourile în sine, nu tratată ca un detaliu de ultim moment. Cu exact asta lucrează echipele noastre de instalare certificată: evaluează acoperișul, măsoară profilul tablei și aleg kitul potrivit înainte să înceapă montajul propriu-zis. Documentația de proiect rămâne apoi la client. Nu e o simplă formalitate de arhivă: exact acea documentație contează dacă apare vreodată o solicitare de garanție peste ani buni de zile. Pentru proprietari, asta se traduce simplu: nu semnezi o comandă de panouri fără să știi cum se prinde structura de acoperișul tău anume, și nici fără actele care demonstrează, la nevoie, că montajul a fost făcut corect.

Clienții vor produse de calitate și metode verificate, nu compromisuri ascunse sub un panou care arată bine de la stradă. Diferența dintre o instalație care rezistă douăzeci de ani și una care cedează în trei nu stă în panoul fotovoltaic. Stă în cele câteva zeci de puncte de prindere pe care nimeni nu le mai vede după ce lucrarea e gata.

FAQ

Care este cea mai bună metodă de montaj pentru panouri fotovoltaice pe tablă cutată?

Nu există o metodă universal mai bună. Alegerea dintre șuruburile autoforante cu garnitură EPDM și clemele mecanice depinde de profilul exact al tablei, zona climatică și starea acoperișului. Fiecare soluție are avantaje și limitări care trebuie analizate înainte de montaj.

Clemele mecanice sunt mai sigure decât montajul prin perforare?

Clemele mecanice au avantajul că nu necesită perforarea acoperișului, eliminând riscul infiltrațiilor prin punctele de fixare. Totuși, ele pot fi utilizate doar pe anumite profile de tablă cutată care permit o prindere sigură.

De ce este important profilul exact al tablei cutate?

Forma și înălțimea cutei determină compatibilitatea cu sistemul de prindere. Două acoperișuri din tablă cutată pot avea profile diferite, iar un kit compatibil cu unul poate să nu se potrivească pe celălalt. De aceea, profilul trebuie măsurat înainte de comandarea sistemului.

Ce materiale sunt recomandate pentru sistemele de fixare ale panourilor fotovoltaice?

Articolul recomandă cleme din aluminiu anodizat și elemente de fixare din oțel inoxidabil sau oțel zincat, împreună cu piesele izolatoare prevăzute de producător. Utilizarea unui kit complet reduce riscul apariției coroziunii galvanice și contribuie la durabilitatea sistemului.

De ce este importantă instalarea certificată a sistemului fotovoltaic?

O instalare certificată presupune evaluarea acoperișului, alegerea sistemului de fixare compatibil și documentarea lucrării. Aceste etape contribuie la funcționarea corectă a sistemului și pot fi esențiale în cazul unei solicitări de garanție.
